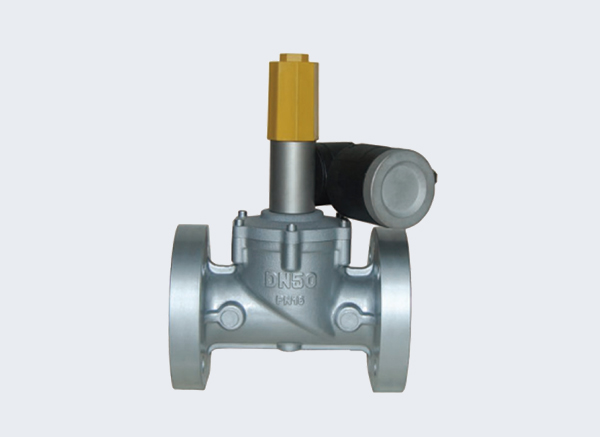

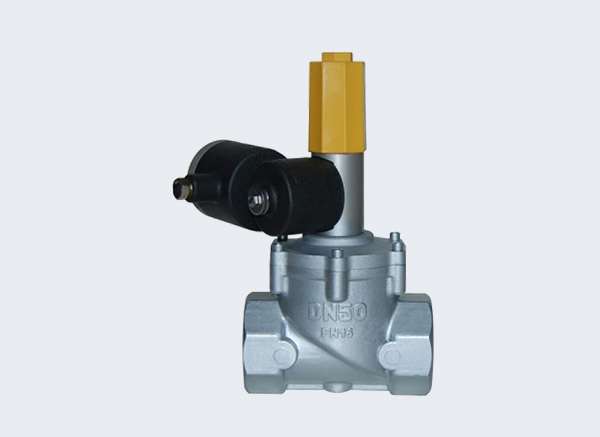

产品概述：

该系列产品属工业级供电时手动复位开阀、断电阀门自动关阀且开关状态自保持的隔爆型防爆电磁阀。

电磁式燃气紧急切断阀是燃气管道的安全紧急切断装置，可与燃气泄漏报警系统连接或与消防及其它智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保燃气管道运送及用气安全。当电磁阀供电,阀门处于开启状态，发生燃气泄漏时报警器报警给电磁阀断电，阀门会自动关闭。开阀需电磁阀供电状态下经人工手动开启，满足安全管理规范，符合燃气事故处理要求。

产品特点：

※ 隔爆型防爆：防爆罩采用钢铁材料制造，可室外防水，防外部冲击力，抗环境温度变化；

※ 关阀方式：通过给储能模块断电来关闭阀门，手动关闭;

※ 开阀方式：供电状态下手动开启，开阀需到现场人工操作，符合燃气事故处理要求；

※ 保持方式：双稳态功能，无任何动力下保持常开及常闭状态；

※ 关阀速度：小于1秒；

※ 结构：阀内介质与外部完全隔离，安全可靠；

※ 静密封性能：三点一线（导向销、手动杆、活塞），密封严密；

※ 动密封：双级密封，动密封环具有磨损自动补偿功能，寿命延长，专利技术。

产品选型表：

备注：所有表格中L-长度；H-高度；H1-中心高度。

备注：所有表格中L-长度；H-高度；H1-中心高度；∅D-法兰盘外径;∅K-孔距；N-∅1-螺栓孔数量与大小。

产品结构图：

※ 适用气体：天然气

※ 密封材料：氟橡胶/丁腈橡胶

※ 阀体材质：浇铸铝合金

※ 使用环境温度：-50℃~85℃

※ 运输贮存温度：-40℃~60°C

※ 公称压力：PN16(适用于法兰)

※ 最大工作压力：0.1~0.6MPa

    注:1bar=0.1MPa=14.5PSI

※ 关阀方式:断电和手动

※ 切断时间：≤1秒

※ 开阀方式：手动复位，避免事故发生；

※ 防爆标志：ExdIICT5 Gb

※ 防护等级：IP65（要求盖上防护罩）

※ 电缆长度：1.5米（双护套引线）

※ 连接方式：内螺纹 /法兰

※ 电  动：电容放电脉冲启动(AC220V/DC24V充电)

※ 执行标准：GB/T 3836.1-2021、GB/T 3836.2-2021、CJ/T394-2018
